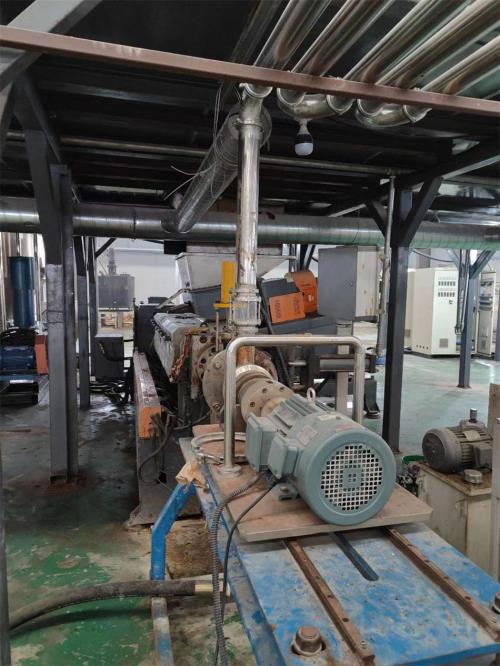

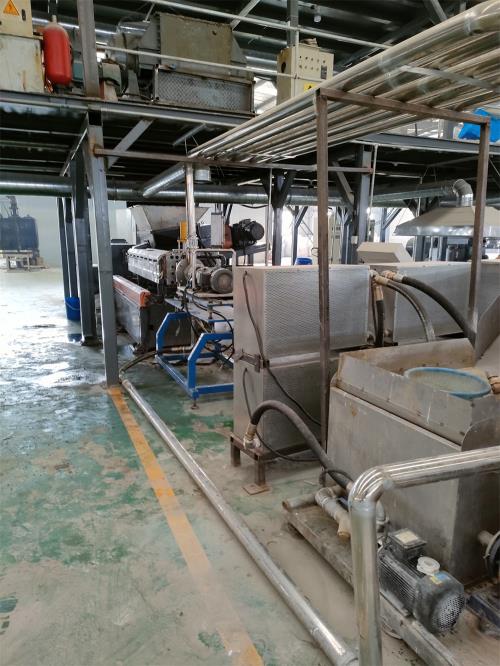

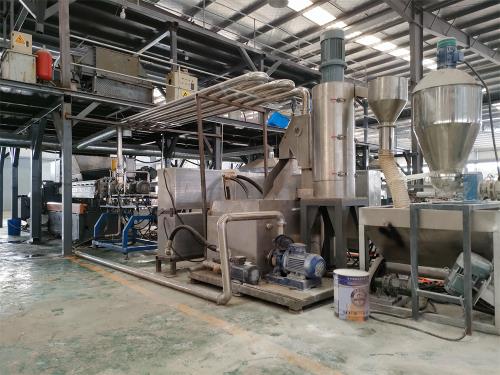

塑料水下造粒機_塑料水下造粒機_佳德JDL-75D雙螺桿水下造粒機組一、系統機組技術參數Ⅰ、機器顏色:主機為公司標色；電柜為電腦色Ⅱ、造粒工藝：雙螺桿計量式喂料——-JDL-75D雙螺桿擠出機----——液壓板式換網——液壓柱式排料裝置---------水下熱切模頭------水泵-----離心脫水機------2.5米加長振動篩-----風冷成品料倉----采用：PLC控制Ⅲ、作業物料：TPU改性料 產 量：500-650公斤/小時，注意事項：作業條件不同，產量稍有不同二、機組配置（一）雙螺桿喂料系統1)雙螺桿喂料機； 塑料水下造粒機電機功率：1.5kw；“三晶或羅賓漢”變頻調速器；料斗加大2）料斗里面加V型攪拌；電機功率：0.37KW，轉速：1-2轉/分鐘（二）JDL-75D雙螺桿擠出機1、高扭矩減速箱高扭減速箱，減速及扭矩分配部分合為一體，結構緊湊；輸出軸轉速：600rpm；輸入軸轉速：1480rpm；滾針軸承選擇日本“IKO”，軸承減速扭矩分配系統的徑向軸承均為日本NSK軸承；齒輪采用優質合金材料，精度按ISO1328-1995圓柱齒輪精度制造，齒輪全部采用滲碳淬火硬齒面。采用專用磨齒軟件對齒輪進行齒廓修整，保證齒輪強度，齒向載荷均勻，強度高，噪音低，振動低；
潤滑油型號為：150#中負荷齒輪油（油品需客戶自購）2）減速箱冷卻系統；油泵功率：1.1kw；采用環保風冷卻系統（環保型：發明專利號：CN201911312134.6）不需要接外循環水冷卻，不用徘外水；采用閉環循環系統3、主機1）交流電機；塑料水下造粒機功率：160kw；“利多”電機“三晶或羅賓漢”變頻調速器4、螺桿:特殊螺桿1）直徑：φ71mm；長徑比48:1；螺桿為積木式結構；分為輸送螺塊、混煉螺塊、捏合螺塊以及反旋螺塊；螺桿組件串聯式排列組合；2）芯軸：采用高韌性、高抗彎、高強度的優質合金鋼40CrNiMoA，調質硬度HB300-350；螺紋元件與芯軸為漸開線聯接；強度高，承載負荷大，拆裝組合方便；3）螺紋元件材質為優質高速工具鋼6542，高溫真空淬火熱處理；整體硬度：HRC60-64；螺桿元件通過加工中心制作，由曲面成型磨加工；5、料筒1）材質：45#鋼為基體，∞內孔采用優質雙合金襯套；共十二節，L=290mm/節，第一節筒體為進料筒體，第六節筒體為自然排氣；第十節筒體為抽真空;其余筒體為閉口筒體；筒體采用軟水冷卻；2）加熱區段：進料區不加熱，采用優質鑄鋁加熱器。6、水冷卻系統1）水泵泵電機功率：3kw；自動控水電磁閥；手動閥用銅閘閥控制；加大水流量，塑料水下造粒機2）采用環保風冷卻系統（環保型：發明專利號：CN201911312134.6）不需要接外循環水冷卻，不用徘外水；采用閉環循環系統7.水循環真空泵，真空泵功率：2.2KW,真空泵采用環保冷卻系統（環保型：發明專利號：CN201911312115.3）
不需要接外循環水冷卻，不用徘外水；采用閉環循環系統，8、液壓板式換網：1）換網器，板式過濾自動換網器，流量截面為圓形；2）液壓缸、液壓站等一套，采用YA-N46抗磨46#液壓油；（油品需客戶自行采購）9、水下機頭裝置：1) 熱電偶與壓力傳感器分開安裝，分別用于檢測溫度和壓力（三）水下切粒輔機系統1）液壓柱型排料裝置，2）液壓缸、液壓站等一套，采用YA-N46抗磨46#液壓油；2）高頻加熱系統一套（含：水的冷卻系統）加熱功率：8KW3）水下熱切造粒機：2級電機，功率5.5kw；熱切刀一套、電機聯軸器一件,“三晶”變頻調速器器4）水下環切粒罩：臥式，不銹鋼材質；一件；推拉式結構;帶剎車裝置;熱切罩與機頭分離開有足夠空間;操作方便;水環切粒罩與法郎為一體式;5）水泵一臺，功率5.5kw；塑料水下造粒機加大型導流槽：不銹鋼材質，6）離心脫水機：一臺，電機功率11kw，加大型水箱為優質不銹鋼材質；5）加長振動篩：一臺，L=2.5m，電機采用:震動專用電機;震動量可以調節大小:電機功率率:0.55KW兩臺;振動篩篩網采用三層分離物料;大孔直徑φ8mm，小孔直徑φ2.5mm，不銹鋼材質，振動篩出廠時；振動量調節到最?。?/span>6）風吹成品料倉：一套，1m料倉一件，不銹鋼材質；采用φ130mm不銹鋼管聯接；4kw物料輸送風機；
